new Flutter project의 main.dart 코드 파헤쳐보기(2)

Tags:
Flutter

2024. 09. 29. (Sun)

지난 글에서 Widget이 field로 가지고 있던 Key까지 알아보았습니다.

createElement() 메서드에 대해 이어서 보도록 하겠습니다.

abstract class Widget extends DiagnosticableTree {
	const Widget({this.key}); // Initializes key for subclasses.

	final Key? key;

	@protected
	@factory
	Element createElement();


	@override
	String toStringShort() {
		final String type = objectRuntimeType(this, 'Widget');
		return key == null ? type: '$type-$key';
	}

	@override
	void debugFillProperties(DiagnosticPropertiesBuilder properties) {
		super.debugFillProperties(properties);
		properties.defaultDiagnosticsTreeStyle = DiagnosticsTreeStyle.dense;
	}

	@override
	@nonVirtual
	bool operator ==(Object other) => super == other;

	@override
	@nonVirtual
	int get hashCode => super.hashCode;

	static bool canUpdate(Widget oldWidget, Widget newWidget) {
		return oldWidget.runtimeType == newWidget.runtimeType
			&& oldWidget.key == newWidget.key;
	}

	static int _debugConcreteSubtype(Widget widget) {
		return widget is StatefullWidget ? 1 :
			widget is StatelessWidget ? 2 : 0
	}
}

Element createElement()

createElement 메서드는 2가지 annotation이 포함되어 있습니다.

  1. protected: @protected로 표시된 instance member(method, field 포함)는 같은 클래스나 mixin 혹은 하위 클래스에서만 사용해야합니다.
  2. factory: @factory로 표시된 메서드는 반드시 null 혹은 새로운 instance를 반환해야합니다.

참고로 annotation은 편의를 위해 코드에 주석을 다는것입니다. 위의 protected, factory annotation의 의도와 다르게 코드를 쓴다고해도 compile 에러는 나지 않습니다.

이전 글에서 본 바와 같이 StatelessWidget은 Widget을 상속받아 createElement 메서드를 구체화하여 사용하고 있는 것을 확인한 바 있습니다.

absract class StatelessWidget extends Widget:
	const StatelessWidget({super.key});

	@override
	StatelessElement createElement() => StatelessElement(this);
	...

그럼 이쯤에서 궁금한 점이 생깁니다.

음..Element는 뭐고 Widget이랑 무슨 관계지?

Element

공식 문서에서는 Element를 다음과 같이 설명합니다.

An instantiation of a Widget at a particular location in the tree.

Element는 tree의 특정 위치에 있는 Widget의 instance다. 라고 이해할 수 있을 것 같습니다.

Element는 Widget이랑 무슨 관계지?

Flutter는 Tree구조로 앱을 그립니다.

Widget도 tree를 만들고, element도 tree를 만듭니다.

정확히는 Widget Tree를 기반으로 Element Tree를 구성하게 됩니다.

StatelessElement createElement() => StatelessElement(this); 부분이 바로 widget의 구성(configuration)을 바탕으로 element를 만들어 element tree에 넣어주는 방식이죠.

Widget Tree와 Element Tree가 그려지는 순서는 다음과 같습니다.

  1. main함수안에 있는 runApp(const MyApp) 함수가 실행됩니다.

  2. Flutter는 MyApp widget을 Widget Tree의 최상단에 위치시킵니다(mounts).

  3. Widget Tree에 mount된 MyApp widget은 createElement 메서드를 이용해 element를 만듭니다(instantiates).

  4. 만들어진 element를 Element Tree에 mount시킵니다. 이 때 해당 element는 widget을 참조(reference)하고 있는 상태입니다.

  5. Flutter는 MyApp widget의 build 메서드를 실행시킵니다.

  6. build 메서드는 MaterialApp widget을 반환하고 Flutter는 이 widget을 MyApp widget 밑에 위치시킵니다.

  7. Widget Tree에 mount된 MaterialApp widget createElement 메서드를 이용해 element를 만듭니다.

  8. 만들어진 element를 Element Tree에 mount시킵니다. 이 때 해당 element는 widget을 참조(reference)하고 있는 상태입니다.

  9. Flutter는 MaterialApp widget의 build 메서드를 실행시킵니다.

  10. 위와 같은 과정을 마지막 Widget까지 반복합니다.

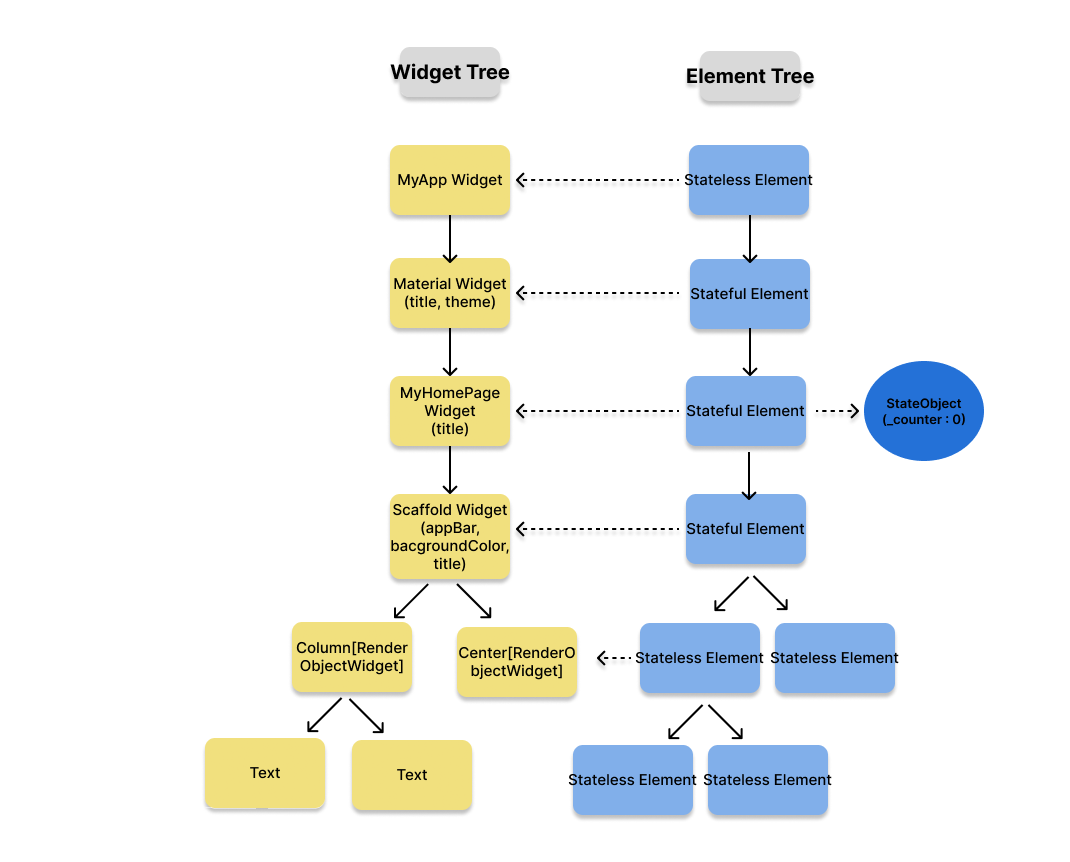

main.dart의 Widget Tree와 Element Tree는 결과적으로 다음과 같습니다.

class MyApp extends StatelessWidget {
	...
	@override
	Widget build(BuildContext context) {
		return MaterialApp(
			title: ...
			theme: ThemeData(),
			home: const MyHomePage()
		)
	}
}

class MyHomePage extends StatefulWidget {
	...
	@override
	State<MyHomePage> createState() => _MyHomePageState();
}

class _MyHomePageState extends State<MyHomePage> {
	...
	@override
	Widget build(BuildContext context) {
		return Scaffold(
			appBar: AppBar(),
			body: Center(
				child: Column(
					children: <Widget>[
						const Text(),
						Text()
					]
				)
			)
		)
	}
}


StatefulWidget

맨 처음 Widget Tree와 Element Tree가 만들어지는 과정에 대해서는 이제 어느정도 이해했습니다.

하지만 StatefulWidget 처럼 상태가 변하는 Widget이 어떻게 동작하는지는 설명하고있지 않습니다.

StatefulWidget은 StatelessWidget과는 다르게 build 메서드가 아닌 createState 메서드를 overriding 합니다.

class MyHomePage extends StatefulWidget {
	const MyHomePage({super.key, required this.title});

	final String title;

	@override
	State<MyHomePage> createState() => _MyHomePageState();
}

class _MyHomePageState extends State<MyHomePage> {
	int _counter = 0; // final이 아닙니다!

	void _increment() {
		setState(() {
			_counter++;
		})
	}

	@override
	Widget build(BuildContext context) {
		return ...
	}
}

StatefulWidget은 Element뿐만 아니라 StateObject도 함께 만들어 Element로 하여금 상태의 변화를 감지하고 효율적으로 UI를 업데이트할 수 있도록 합니다.

state가 변할 때는 다음과 같은 과정으로 Tree가 업데이트됩니다.

예를 들어 _counter 의 값이 0 에서 1로 바뀌는 상황이라고 가정해봅시다.

  1. 유저의 클릭으로 _increment메서드가 호출됩니다.

  2. state object의 _counter값이 0 에서 1로 업데이트 됩니다.

  3. state object는 해당 element를 오염된(dirty) 상태로 마킹합니다. 다음 프레임에서 업데이트가 필요하다고 Flutter에게 알리기 위함입니다.

  4. stateful element는 state object에게 업데이트된 _counter값을 가지고 새로운 Widget을 만들라고 요청합니다.

  5. 새롭게 만들어진 Widget은 기존 widget이 있던 위치에 mount됩니다.

  6. 기존 widget을 참조하고 있던 element는 새롭게 mount된 widget을 참조합니다(기존 widget과 새로운 widget이 같은 타입이므로 element는 그대로 유지됩니다.)

코드 맛보기

Flutter가 어떤 식으로 동작하는지 어느정도 파악하긴 했지만 아직은 뜬구름 잡는 느낌이 있습니다.

Flutter가 알아서 해준다 라고 알고 있는 것 보다는 실제 로직이 포함된 코드를 보면 이해하는데 훨씬 도움이 될 것 같습니다.

앱의 진입점 역할을 해주는 runApp함수를 따라가보도록 하겠습니다.

runApp

void runApp(Widget app) {
    final WidgetBinding binding = WidgetsFlutterBinding.ensureInitialized();
    _runWidget(binding.wrapWithDefaultView(app), binding, 'runApp');
}

WidgetBinding은 Flutter engine과 widget layer를 이어주는 역할을 하는 클래스입니다.

runApp은 _runWidget을 호출하고있습니다. _runWidget을 확인해봅시다.

_runWidget

void _runWidget(Widget app, WidgetsBinding binding, String debugEntryPoint) {
  assert(binding.debugCheckZone(debugEntryPoint));
  binding
    ..scheduleAttachRootWidget(app)
    ..scheduleWarmUpFrame();
}

runApp에서 받아온 binding의 scheduleAttachRootWidget 메서드와 scheduleWarmUpFrame을 순차적으로 부르고 있군요.

메서드 이름에서 유추해보면 Widget Tree에 root widget을 넣도록 스케줄 하고 Element Tree를 만드는 것 같습니다.

binding의 해당 메서드들을 확인해보도록 하겠습니다.

scheduleAttachRootWidget

mixin WidgetsBinding on BindingBase, ServicesBinding, SchedulerBinding, GestureBinding, RendererBinding, SemanticsBinding {
	...
	@protected
	void scheduleAttachRootWidget(Widget rootWidget) {
		Timer.run(() {
			attachRootWidget(rootWidget);
		});
	}
	void attachRootWidget(Widget rootWidget) {
		attachToBuildOwner(RootWidget(
			debugShortDescription: '[root]',
			child: rootWidget,
		));
	}
	void attachToBuildOwner(RootWidget widget) {
		final bool isBootstrapFrame = rootElement == null;
		_readyToProduceFrames = true;
		_rootElement = widget.attach(buildOwner!, rootElement as RootElement?);
		if (isBootstrapFrame) {
			SchedulerBinding.instance.ensureVisualUpdate();
		}
	}
}

WidgetsBinding은 여러 Binding들의 mixin이었군요.

scheduleAttachRootWidget 메서드는 Timer의 콜백으로 attachRootWidget메서드를 호출합니다.

일정 시간이 지난 후 콜백이 실행되는데 기본값은 0초로 설정되어있습니다. 즉 가능한 빨리 실행이 될 것으로 예상할 수 있습니다.

attachRootWidget은 다시 attachToBuildOwner메서드를 호출합니다.

attachToBuildOwner는 root widget을 buildOwner에 root element로 넣어주고,

SchedulerBinding.instance 의 ensureVisualUpdate메서드를 호출합니다.

참고로 BuildOwner는 Widget framework를 관리해주는 클래스입니다. 보통 위처럼 binding이 property로 가지고 있고 처음 operator system에 의해 사용되는 클래스입니다.

ensureVisualUpdate 를 확인해보도록 하겠습니다.

scheduleWarmUpFrame

mixin SchedulerBinding on BindingBase {
	...
	void ensureVisualUpdate() {
		switch(schedulerPhase) {
			case SchedulerPhase.idle:
			case SchedulerPhase.postFrameCallbacks:
				scheduleFrame();
				return;
			case SchedulerPhase.transientCallbacks:
			case SchedulerPhase.midFrameMicrotasks:
			case SchedulerPhase.persistentCallbacks:
				return;
		}
	}
	void scheduleFrame() {
		if (_hasSchedulerFrame || !framesEnabled) {
			return;
		}
		...
		ensureFrameCallbacksRegistered();
		platformDispatcher.schedulFrame();
		_hasScheduledFrame = true;
	}
}

ensureVisualUpdate메서드는 SchedulerBinding mixin의 메서드입니다.

scheduler의 단계(phase)에 따라 visual udpate를 해주는 듯 합니다.

idle 혹은 postFrameCallbacks 단계일 경우 scheduleFrame을 호출합니다.

scheduleFrame메서드는 platformDispatcher의 scheduleFrame()을 호출하고 있습니다.

scheduleFrame

class PlatformDispatcher {
	...
    void scheduleFrame() => _scheduleFrame();

	@Native<Void Function()>(symbol: 'PlatformConfigurationNativeApi::ScheduleFrame')
	external static void _scheduleFrame();
}

scheduleFrame메서드는 결국 PlatformDispatcher 클래스의 external 메서드였군요.

OS에 따라 다른 함수를 받아와서 실행시킬 것으로 예상됩니다.

Element

abstract class Element extends DiagnosticableTree implements BuildContext {
	@override
	Widget get widget => _widget!;
	Widget? _widget;

	@override
	bool get mounted => _widget != null;


	@override
	BuildOwner? get owner => _owner;
	BuildOwner? _owner;

	BuildScope get buildScope => _parentBuildScope!;
	BuildScope? _parentBuildScope;

	void visitChildren(ElementVisitor visitor) {}

	Element? updateChild(Element? child, Widget? newWidget, Object? newSlot) {}
	List<Element> updateChildren(List<Element> oldChildren, List<Widget> newWidget, {Set<Element>? forgottenChildren, List<Object?>? slots}) {}
	void mount(Element? parent, Object? newSlot) {}
	void update(covariant Widget newWidget) {}
	void updateSlotForChild(Element child, Object? newSlot) {}
	void updateSlot(Object? newSlot) {}
	void _updateDepth(int parentDepth){}
	Element inflateWidget(Widget newWidget, Object? newSlot) {}
	void forgetChild(Element child) {}
	void unmount() {}
	bool get dirty => _dirty;
	bool _dirty = true;
	void markNeedsBuild() {}
	void rebuild({bool force = false}) {}
	void performRebuild() {}
}

(한 눈에 보기 위해 생략된 부분이 많습니다.)

위처럼 Element 클래스에는 mount, update, markNeedsBuild 등의 메서드들이 실제로 포함되어 있습니다.

그림에서 봤던 것들의 실제 로직을 코드로 볼 수 있습니다.

맛보기니까 자세하게 다루진 않겠습니다(귀찮아서가 아닙니다).
